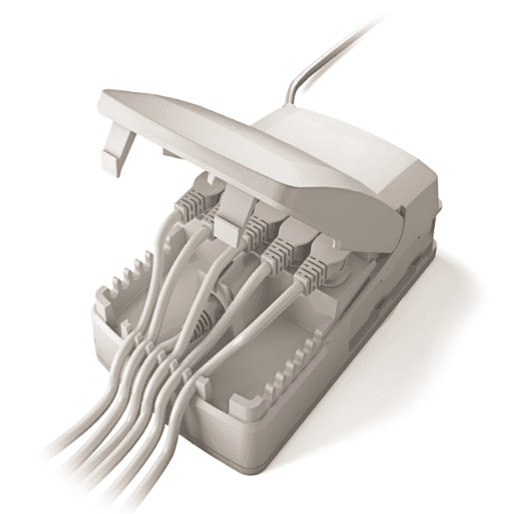

Caixa de controlo Linak dos motores elétricos com cabo de alimentação para cama articulada elétrica DELTA-5F da Sensicare.

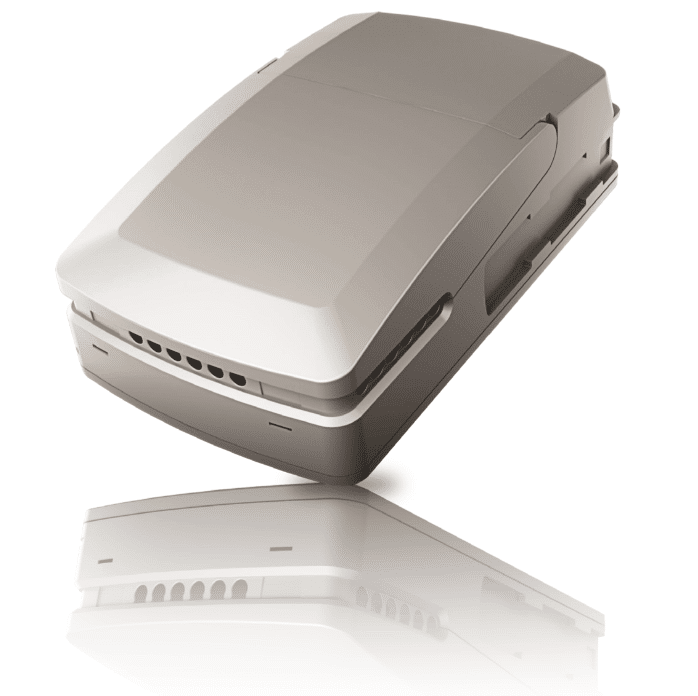

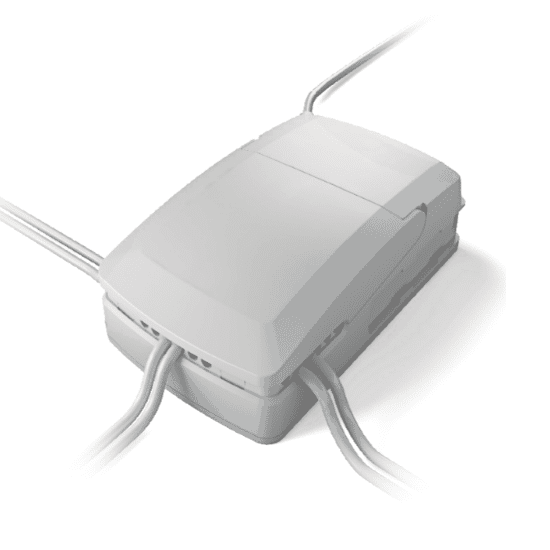

As caixas de controlo CA30 e CA40 são desenvolvidas como Parte de uma nova plataforma de caixa de controlo para o cuidado e Indústria de reabilitação. As caixas de controlo podem ser montadas separadamente na aplicação por meio de suportes deslizantes, mas também em vários modelos de atuadores usando um suporte de atuador especialmente projetado. As caixas de controlo CA30 e CA40 estão equipadas com SMPS (Switch Mode Power Supply) para todo o mundo operação e desempenho otimizado. As saídas dos canais 1 a 4 estão localizadas dentro da caixa. A caixa possui 3 saídas de cabo que facilitam para escolher o layout de cabo mais adequado no aplicação. A tampa da caixa de controlo tem uma capa dupla e função de bloqueio de cabo. FETs (Field-Effect Transistors), IPX6W e uma porta de bateria são todas as opções padrão. O CA30 e o CA40 comunicam com o atuador por meio dos interruptores de parada finais incorporados.

Características:

• Fonte de alimentação: Universal, saída de energia de 120 W (Alimentação em modo de comutação) 100-240 VAC, 50/60 Hz
• Indicador de rede: si
• Interface do atuador: 2 ou 4 canais, minifit de 6 pinos
• Interface de controlo manual: 1 porta, tomada modular de 10 pinos
• Interface da bateria: 1 porta, minifit de 4 pinos, (Saída 300 mA - nenhum atuador em execução)
• Potência de espera: Aprox. 0,5 W (230 V)
• Cor: cinza claro (RAL 7035)
• Proteção contra curto-circuito de saída: Sim
• Conceito de controlo: FET (sem ruído de retransmissão)
• Ciclo de trabalho: 10% - 2/18 min. Uso on / off continuos.O poder máximo é de 120 W por 80 segundos e 60 W Por 40 segundos a 25 ° C
• Peso: baixo peso 0,5 kg
• Compatibilidade do atuador: todos os atuadores padrão (sinal e interruptor de energia).
• Carregador de bateria: entrada da bateria disponível, sem carregador, mas suporta Bateria com carregador interno.
• EOP: sim
• IP-Rating: IPX6W
• Operação: unidade simultânea (sem feedback)
• Máx. Atual: 8 A / CH (pico) total
• Gerenciamento de energia:regulação de tensão para garantir o máximo desempenho e para limitar a potência de saída para o máximo 120W.
• Sistema de segurança: protegido termicamente. Proteção contra curto-circuito. Hot-plugging protegido.
• Classe de proteção: Classe 2.
• Bloqueio do cabo: integrado na tampa
• Montagem: compatível com uma ampla gama de montagem suportes: quadro de Cama, LA27, LA31, LA40.

Uso:

• Temperatura de operação: +5 ° C a +40 ° C
• Temperatura de armazenamento: -10 ° C a +50 ° C
• Umidade relativa: 20% - 90% a 30 ° C - sem condensação
• Pressão atmosférica: 700 a 1060 hPa
• Medidores acima do nível do mar: Max. 2000 metros
• Aprovações: A cama elétrica de decúbito mod. Delta 5F é um dispositivo médico de Classe I segundo a diretiva comunitária 2007/47/CE de 5 de Setembro.

 Este dispositivo está de acordo com a norma IEC 60601-1:2-52.
